隨著市場對口罩的需要，超聲波焊接系統熱度仍是只增不減。該系統在口罩全塑鼻梁條焊接、折邊后焊接、呼吸閥焊接、多層滾焊、耳帶焊接項目上均有應用。

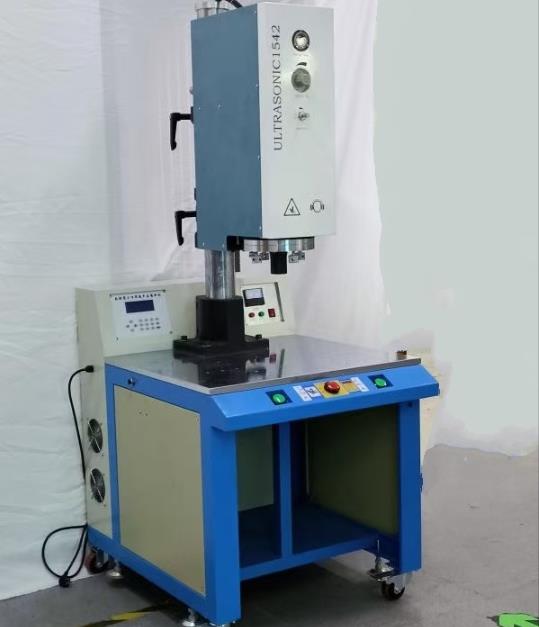

超聲波焊接機組成：超聲波發生器、超聲波換能器、超聲波變幅桿、超聲波焊頭和零件支撐工裝等組成，前三者組成超聲波焊接系統。

超聲波換能器

超聲波換能器的作用是將工頻（50 Hz或60 Hz）電壓轉變?yōu)槌曨l電壓。微處理器經由用戶界面控制焊接循環和反饋關鍵焊接信息給用戶。用戶界面也允許操作人員輸入所需的焊接參數。

換能器通過逆壓電效應將來自于發生器的超聲頻電壓轉化為同頻率的超聲機械振動。在正弦電信號經由電極提供給換能器時，壓電片膨脹和收縮，產生15~20 μm的軸向峰到峰運動。

超聲波變幅桿

變幅桿有兩個作用。其主要作用是放大換能器端部產生的機械振動并將振動傳給焊頭。另一作用是提供固定套件于焊接壓力機上的位置。在換能器施加超聲能量時，變幅桿也膨脹和收縮。與焊接套件中的其它零件一樣，變幅桿是調諧裝置，因而它也必須在特定頻率共振以便將超聲能量從換能器傳至焊頭。為了有效地發揮作用，變幅桿必須是超聲波在其制造材質中的半波長或半波長的整數倍。一般為半波長。

超聲波焊頭

超聲波焊頭是焊接套件中向待焊零件提供能量的部分。與超聲波變幅桿一樣，焊頭也是調諧裝置，在大部分應用中也提供機械放大，這保證焊頭端部有足夠的振幅實現焊接。

待焊零件和接頭設計決定焊頭的尺寸和式樣。焊頭的形狀至關重要，因為焊頭的軸向膨脹和收縮產生的應力會在高振幅情況下造成開裂。選擇時要注意焊頭結構和加工工藝，這影響焊頭的制造精度，進而影響系統諧振的偏差。
